Bauanleitung für eine CNC-PORTALFRÄSE

"CNC IV"

Die Maschine ist sehr einfach gebaut, alle Profile sind Standartprofile, keine Sonderteile oder schwer zu beschaffende Teile. Die Führungen sind alle von THK und finden sich immer im Ebay mit etwas Geduld !

Die Führungen THK SSR 15 und RSR 12 finden sich bei E-Bay so um 100-200 Euro, Neupreis THK ca. 400.-€

Dieses Angebot enthält:

  • Detailzeichnungen aller benötigten Einzelteile ( 22 Zeichnungen mit CAD erstellt )
  • Stücklisten

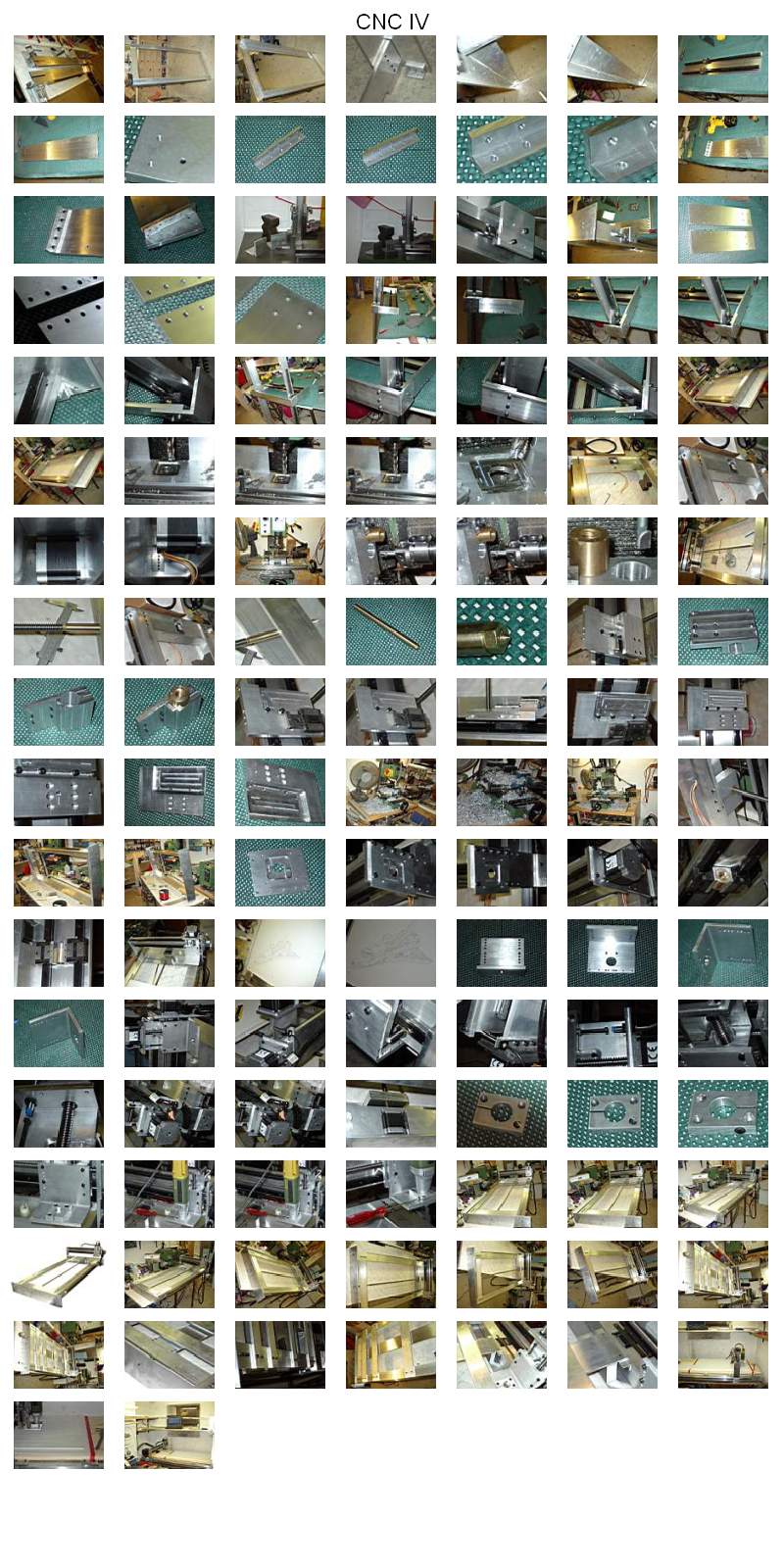

  • Ca. 130 Detailbilder alle Einzelteile in hoher Auflösung ( 1600x1200 Pixel )
  • Videoclips der Maschine ( *.AVI )
  • 27 Seiten Ausdrucke in Farbe mit hoher Auflösung ( wichtig bei den Zeichnungen )
  • Kurze Baubeschreibung
  • Tips
  • Telefonischer Support
  • Lieferanschriften für Einzelteile
  • Insgesamt liefere ich ihnen 27 Ausdrucke und eine CD-ROM
  • Die Einzelteile ( Aluprofile, Messingteile, Schrauben ) kann ich auch als Zuschnitte Liefern, Preis auf Anfrage.

    Die CNC Fräsmaschine ist geeignet zum Platinenfräsen, Modellbau, Folienschneiden, Alu und Messingbearbeitung.

    Technische Daten:

    Verfahrwege:

    X = 500mm

    Y = 1050mm

    Z = 30-80mm je nach Führung

    Ohne großen Aufwand lassen sich die Verfahrwege vergrößern oder verkleinern.

    Betriebsspannung der Motoren 26V, max 45V

    Steuerkarte zum Steuern der Schrittmotoren NC-Step oder SMC 1500

    Maximale Fahrgeschwindigkeit X,Y,Z 30mm/sek

    Gewicht ca. 30kg

    Material Aluminium Si 0,5, MS 58, MS 63

    Referenzschalter, Kontaktlose Öffner 1mm

    Genauigkeit 0,0075mm ( 133 schritte/1mm )

    Für Fragen stehe ich ihnen gerne zu Verfügung, Mail : info@dh7pm.de .
